氧化溝達到類IV類標準節能降耗技術研究及應用
謝謝/政策解讀/流產
侯紅勛博士首席科學家
安徽國禎環保節能科技股份有限公司
今天我匯報的是氧化溝達到類IV類標準節能降耗技術研究及應用，是國家重大專項課題的重要研究內容之一。
剛才我們的同行介紹了達到北京、天津的標準，采用的工藝的方案，在傳統的污水處理廠工藝單元后面增加了濾池、高級氧化和BAF等，今天我匯報的是巢湖流域達到類IV類水標準下的污水處理廠升級改造解決方案。今天匯報分為以下幾個方面。

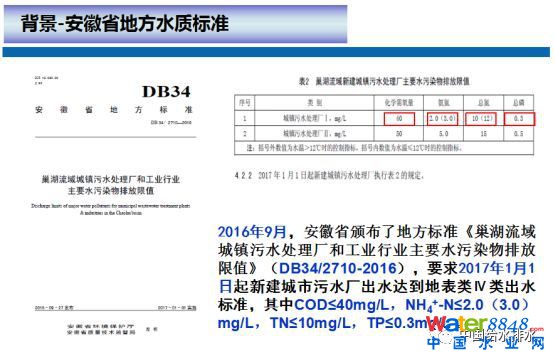

首先是背景，地處巢湖的合肥對提標改造有龐大的需求。要想把巢湖治理好，首先要把合肥市的三條河（南淝河、十五里河和派河）治理好，要想把三條河治理好，其中一項就是污水升級改造，這得益于五六年前張悅司長來到合肥對污水處理標準提升提出了更高的要求，同時合肥市建委對達到高標準的污水處理廠采取了獎勵政策，政府的要求和對標準提升的獎勵促進了合肥市污水處理廠標準的提升。剛才我們同行介紹了北京和天津的標準，COD達到30mg/L，SS達到5mg/L，BOD是6mg/L。當時安徽省制訂標準的時候，我們參考了北京和天津市的標準，以及日本琵琶湖流域的地方標準和歐美國家的一些標準，針對安徽省對巢湖流域的需求，巢湖流域主要的污染物不是COD、BOD和SS，而是總氮和總磷，以及氨氮，巢湖流域地方標準COD定為40mg/L，BOD和SS達到一級A標準即可。因為氨氮達到2mg/L以下時，剩余的COD主要是難降解COD，排到水體里不會造成溶解氧的降低，不會對河流產生影響，BOD和SS這時候排到河里也不會對生態環境產生任何影響。如果將BOD和SS控制過低就需要脫氮除磷之后再加高級氧化，加臭氧，加活性炭等等這些措施。而這些工藝流程往往是自來水處理過程中尤其是直飲水需要增加的工藝單元，我們喝的自來水的處理過程尚且沒有增加這樣的工藝流程，在管網不完善的前提下，污水處理廠增加后續高級氧化等流程對生態環境意義不大。安徽省的地方標準考慮沒有進一步對BOD、SS進一步提高要求。本次交流介紹的技術研究和應用就是在這個標準基礎上開展的。
氧化溝工藝在巢湖流域用的比較多，傳統氧化溝工藝要想達到類IV類水標準，有以下幾個問題：
1、 缺乏對氧化溝表面曝氣設備的系統研究：對表面曝氣設備研究不透徹，尤其是對倒傘葉輪缺乏系統研究，使用過程不了解設備的性能，設備的潛能沒有充分發揮。
2、對氧化溝研究的深度和系統性不足：設計研究以經驗認識為主，缺乏對氧化溝內部參數特征的精細化研究，特別是供氧量和需氧量兩者之間的調節，缺乏嚴謹且簡便的理論指導，應對措施盲目，導致能源浪費嚴重。
3、缺乏對新技術的應用研究：缺乏針對氧化溝內實現反硝化除磷等新技術應用的機理、條件及其關鍵控制參數和控制方法的研究。對跌水復氧消耗碳源的認識不足，缺乏針對氧化溝深度處理及全流程跌水復氧引起碳源消耗的研究。
4、缺乏對動態運行控制研究：現有設計和運行均是基于穩態進水條件，缺乏對進水日動態變化對氧化溝運行影響及其控制方法的研究。

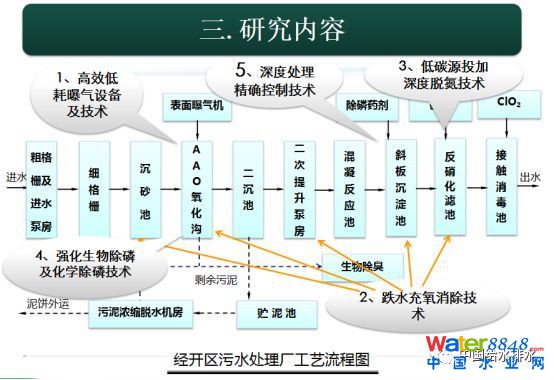

針對以上問題，重點研究了以下五個方面。
1、曝氣設備；
2、跌水充氧消除技術；
3、低碳源投加深度脫氮技術；
4、強化生物除磷技術；
5、深度處理精確控制技術。
1.
表面曝氣技術研究及應用
因為曝氣設備占整個氧化溝工藝能耗的60%以上，所以我們要想確保提高標準，同時能耗不至于提高太多，我們首先研究了曝氣設備。

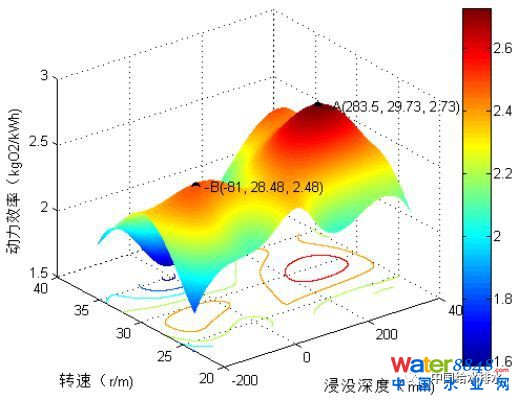

這種曝氣設備前前后后我們研究了十多年時間，首先是進行模型構建、建模顯示、性能分析。最核心的就是我們對一個設備進行了充分的研究，國內外首次找到了豎軸倒傘表面曝氣機動力效率與轉速和浸沒深度之間的變化規律。這個規律來之不易。
每一個工況都要把池子里的清水中的氧消掉，然后把曝氣機開啟，測氧氣上升過程與時間變化規律，得到動力效率和轉速和浸沒深度的關系的一個點。通過幾十個不同工況點的檢測，然后通過大數據分析和模擬，才能把整個曲面做出來。
這個性能曲面對氧化溝工藝的污水處理廠有重要價值。首先每個葉輪有一個最佳性能點。這個最佳性能點對我們污水處理廠的節能降耗具有非常大的作用。
根據該規律來指導污水廠運營。首先指導設備的安裝，安裝時就要根據設備的規律使浸沒深度在最佳浸沒深度附近。同時在運營時，根據進水量和回流污泥量的大小計算氧化溝曝氣池出水堰堰上水頭的高度，根據高度和安裝高度反推出出水堰需要調整的高度。水量大時降低出水堰堰高，水量小時抬高出水堰高度，將設備的實際浸沒深度控制在最近浸沒深度附近，使設備在最佳工況下運行，到達節能的目的。
另外轉速也比較關鍵，轉速太高和太低設備的充氧效率都比較低，圖中設備最佳工況下的轉速在32轉，因此為該設備配置的減速機就應該在28-35轉范圍內。確保設備能夠在最佳工況下運行。
在提升性能的基礎上，我們編制了國家標準，豎軸表面曝氣機（GB/T35183-2017）。該標準中將豎軸倒傘表面曝氣機動力效率設置為2.2kgO2/kWh。該標準剛剛頒布實施。
2.
工藝節能技術創新研究及應用

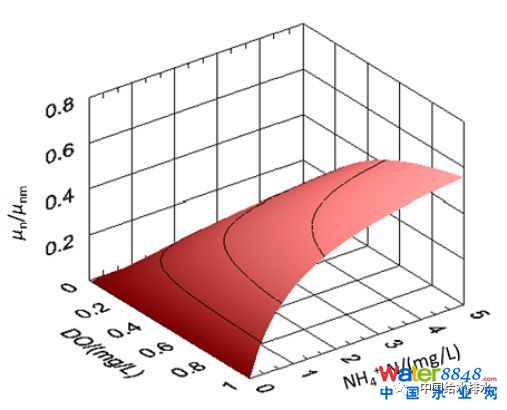

下圖是硝化過程與溶解氧和硝態氮之間的關系。
通過這個規律發現：溶解氧越高硝化效率也越高，氨氮濃度越低，硝化速度越慢；氨氮太低的時候，整個系統的硝化效率相對是低的。針對這樣的規律，我們根據不同的負荷控制不同的氨氮濃度，這樣可以提高生化效率。
3.
高效反硝化技術基礎研究及應
反硝化過程有在碳源充足的條件下，主要影響因素有兩個，DO和硝態氮。根據研究發現，當NO3大于1mg/L時，其濃度對反硝化的影響較小。而DO高于0.1mg/L，反硝化速率就會降低一半，因此反硝化過程的主要限制因素是DO。根據溶解氧對反硝化影響特別大的現象，在污水處理系統上就要將DO對反硝化的影響降低到最低。整個污水處理廠在提升系統，污泥分配井和污水分配井以及有的污水處理廠的進水口都有不同高度的跌水，每個地方的跌水都會導致溶解氧的進入，這些溶解氧都會直接到厭氧區和缺氧區，而這兩個區都要要避免DO的進入，因此污水處理廠這些地方都需要進行打磨，將不需要的跌水高度去除掉，主要目的是為了防止跌水曝氣。在防止曝氣的同時，減少了水泵提升的揚程水頭損失，從而也能夠節能污水處理的能耗。
4.
強化生物除磷及化學除磷技術及應用
由于時間關系，該部分略。
5.
總結及致謝
總體來說，我們采用了多種技術結合，達到了合肥市比較高的標準要求，同時成本增加不高。
氧化溝工藝達到類IV水標準節能技術在2017年獲得中國環境保護產業協會技術鑒定證書，結果認為該技術達到了國內領先水平，如果同行感興趣可以到國禎環保相關污水處理廠參觀。
感謝安徽國禎環保節能技術有限公司的技術的高度重視；感謝國家環保部對本項目的資助；感謝我們的運營團隊，為我們提供技術應用場所；感謝北京工業大學國家重點實驗室，為我們提供技術的源頭活水；感謝國禎研發團隊。
最后感謝國家環保部對《重點區域分散型點源處理及小流域綜合整治長效機制研究與產業化示范》項目的資助，有了這些資助使的產業化技術不斷提升。
感謝各位的耐心傾聽，謝謝。
