1適用范圍

　　本標準規定了人工濕地污水處理工程的總體要求、工藝設計、施工與驗收、運行與維護等技術要求。

　　本標準適用于城鎮生活污水、城鎮污水處理廠出水及與生活污水性質相近的其它污水處理工程，可作為人工濕地污水處理工程設計、施工、建設項目竣工環境保護驗收及建成后運行與維護的技術依據。

　　2規范性引用文件

　　本標準內容引用了下列文件中的條款。凡是不注日期的引用文件，其有效版本適用于本標準。

　　GB 12348《工業企業廠界噪聲標準》

　　GB 12801《生產過程安全衛生要求總則》

　　GB 14554《惡臭污染物排放標準》

　　GB 18918《城鎮污水處理廠污染物排放標準》

　　GB 50003《砌體結構設計規范》

　　GB 50011《建筑抗震設計規范》

　　GB 50013《室外給水設計規范》

　　GB 50014《室外排水設計規范》

　　GB 50015《建筑給水排水設計規范》

　　GB 50016《建筑設計防火規范》

　　GB 50019《采暖通風與空氣調節設計規范》

　　GB 50034《工業企業照明設計規范》

　　GB 50040《動力機器基礎設計規范》

　　GB 50052《供配電系統設計規范》

　　GB 50053《10kV及以下變電所設計規范》

　　GB 50054《低壓配電設計規范》

　　GB 50069《給水排水工程構筑物結構設計規范》

　　GB 50070《混凝土結構設計規范》

　　GB 50140《建筑滅火器配置設計規范》

　　GB 50204《混凝土結構工程施工質量驗收規范》

　　GB 50231《機械設備安裝工程施工及驗收通用規范》

　　GB 50268《給水排水管道工程施工及驗收規范》

　　GB 50335《污水再生利用工程設計規范》

　　GBJ 87《工業企業廠界噪聲控制設計規范》

　　GBJ 141《給水排水構筑物施工及驗收規范》

　　GB/T 13663《給水用聚乙烯（PE）管材》

　　CJJ 17《城市生活垃圾衛生填埋技術規范》

　　CJJ 60《城市污水處理廠運行、維護及其安全技術規程》

　　HJ/T 15《環境保護產品技術要求超聲波明渠污水流量計》

　　HJ/T 96《pH水質自動分析儀技術要求》

　　HJ/T 101《氨氮水質自動分析儀技術要求》

　　HJ/T 103《總磷水質自動分析儀技術要求》

　　HJ/T 353《水污染源在線監測系統安裝技術規范》

　　HJ/T 354《水污染源在線監測系統驗收技術規范》

　　HJ/T 355《水污染源在線監測系統運行與考核技術規范》

　　HJ/T 377《環境保護產品技術要求化學需氧量（CODCr）水質在線自動監測儀》

　　《建設項目竣工環境保護驗收管理辦法》（國家環境保護總局令第13號）

　　3術語和定義

　　下列術語和定義適用于本標準。

　　3.1人工濕地constructed wetland

　　指用人工筑成水池或溝槽，底面鋪設防滲漏隔水層，充填一定深度的基質層，種植水生植物，利用基質、植物、微生物的物理、化學、生物三重協同作用使污水得到凈化。按照污水流動方式，分為表面流人工濕地、水平潛流人工濕地和垂直潛流人工濕地。

　　3.2表面流人工濕地surface flow constructed wetland

　　指污水在基質層表面以上，從池體進水端水平流向出水端的人工濕地。

　　3.3水平潛流人工濕地horizontal subsurface flow constructed wetland

　　指污水在基質層表面以下，從池體進水端水平流向出水端的人工濕地。

　　3.4垂直潛流人工濕地vertical subsurface flow constructed wetland

　　指污水垂直通過池體中基質層的人工濕地。

　　3.5預處理pretreatment

　　指為滿足工程總體要求、人工濕地進水水質要求及減輕濕地污染負荷，在人工濕地前設置的處理工藝，如格柵、沉砂、初沉、均質、水解酸化、穩定塘、厭氧、好氧等。

　　3.6后處理aftertreatment

　　指為滿足出水達標排放或回用要求，在人工濕地后設置的處理工藝，如：活性炭吸附、混凝沉淀、過濾、消毒、穩定塘等。

　　3.7基質bed filler

　　指提供人工濕地植物與微生物生長并對污染物起過濾、吸收作用的填充材料，包括土壤、砂、礫石、沸石、石灰石、頁巖、塑料、陶瓷等。

　　3.8水力停留時間hydraulic retention time

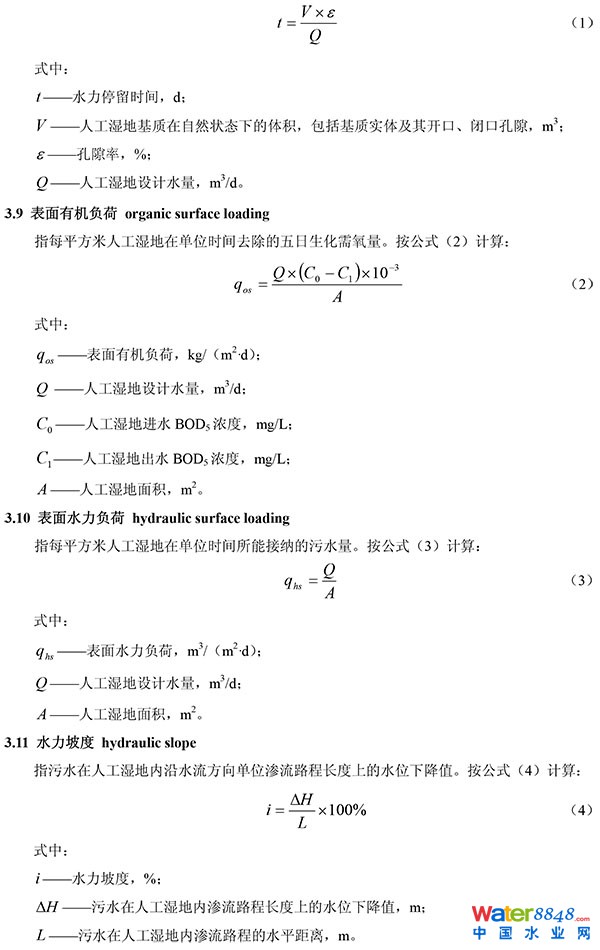

　　指污水在人工濕地內的平均駐留時間。潛流人工濕地的水力停留時間按公式（1）計算：

　　4設計水量和設計水質

　　4.1設計水量

　　設計水量的確定應符合GB 50014中的有關規定。

　　4.2設計水質

　　4.2.1當工程接納城鎮生活污水時，其設計水質可參照GB 50014中的有關規定；接納與生活污水性質相近的其它污水時，其設計水質可通過調查確定。

　　4.2.2當工程接納城鎮污水處理廠出水時，其設計水質應按GB 18918中的規定取值。

　　4.2.3人工濕地系統進水水質應滿足表1的規定。

　　5總體要求

　　5.1建設規模

　　5.1.1應綜合考慮服務區域范圍內的污水產生量、分布情況、發展規劃以及變化趨勢等因素，并以近期為主，遠期可擴建規模為輔的原則確定。

　　5.1.2建設規模按以下規則分類：

　　a)小型人工濕地污水處理工程的日處理能力＜3000m³/d；

　　b)中型人工濕地污水處理工程的日處理能力3000m³/d～10000m³/d；

　　c)大型人工濕地污水處理工程的日處理能力≥10000m³/d。

　　注：下限值含該值，上限值不含該值。

　　5.2工程項目構成

　　5.2.1工程項目主要包括：污水處理構（建）筑物與設備、輔助工程和配套設施等。

　　5.2.2污水處理構（建）筑物與設備包括：預處理、人工濕地、后處理、污泥處理、惡臭處理等系統。

　　5.2.3輔助工程包括：廠區道路、圍墻、綠化、電氣系統、給排水、消防、暖通與空調、建筑與結構等工程。

　　5.2.4配套設施包括：辦公室、休息室、浴室、食堂、衛生間等生活設施。

　　5.2.5人工濕地系統可由一個或多個人工濕地單元組成，人工濕地單元包括配水裝置、集水裝置、基質、防滲層、水生植物及通氣裝置等。

　　5.3場址選擇

　　5.3.1應符合當地總體發展規劃和環保規劃的要求，以及綜合考慮交通、土地權屬、土地利用現狀、發展擴建、再生水回用等因素。

　　5.3.2應考慮自然背景條件，包括土地面積、地形、氣象、水文以及動植物生態因素等，并進行工程地質、水文地質等方面的勘察。

　　5.3.3應不受洪水、潮水或內澇的威脅，且不影響行洪安全。

　　5.3.4宜選擇自然坡度為0%～3%的洼地或塘，以及未利用土地。

　　5.4總平面布置

　　5.4.1應充分利用自然環境的有利條件，按建（構）筑物使用功能和流程要求，結合地形、氣候、地質條件，便于施工、維護和管理等因素，合理安排，緊湊布置。

　　5.4.2廠區的高程布置應充分利用原有地形，符合排水通暢、降低能耗、平衡土方的要求；多單元濕地系統高程設計應盡量結合自然坡度，采用重力流形式，需提升時，宜一次提升。

　　5.4.3應綜合考慮人工濕地系統的輪廓、不同類型人工濕地單元的搭配、水生植物的配置、景觀小品設施營建等因素，使工程達到相應的景觀效果。

　　6工藝設計

　　6.1一般規定

　　6.1.1工藝設計應綜合考慮處理水量、原水水質、占地面積、建設投資、運行成本、排放標準、穩定性，以及不同地區的氣候條件、植被類型和地理條件等因素，并應通過技術經濟比較確定適宜的方案。

　　6.1.2預處理、后處理、污泥處理、惡臭處理等系統設計應符合GB 50014及相關行業規范中的有關規定。

　　6.1.3人工濕地系統由多個同類型或不同類型的人工濕地單元構成時，可分為并聯式、串聯式、混合式等組合方式。

　　6.2工藝流程

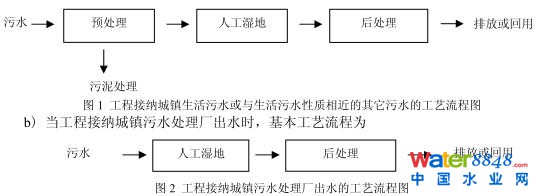

　　6.2.1按工程接納的污水類型，基本工藝流程如下：

　　a)當工程接納城鎮生活污水及與生活污水性質相近的其它污水時，基本工藝流程為

　　6.3預處理

　　6.3.1預處理的程度和方式應綜合考慮污水水質、人工濕地類型及出水水質要求等因素，可選擇格柵、沉砂、初沉、均質等一級處理工藝，物化強化法、AB法前段、水解酸化、浮動生物床等一級強化處理工藝，以及SBR、氧化溝、A/O、生物接觸氧化等二級處理工藝。

　　6.3.2污水的BOD5/CODCr小于0.3時，宜采用水解酸化處理工藝。

　　6.3.3污水的SS含量大于100mg/L時，宜設沉淀池。

　　6.3.4污水中含油量大于50mg/L，宜設除油設備。

　　6.3.5污水的DO小于1.0mg/L時，宜設曝氣裝置。

　　6.4人工濕地

　　6.4.1設計參數

　　6.4.1.1人工濕地面積應按五日生化需氧量表面有機負荷確定，同時應滿足水力負荷的要求。

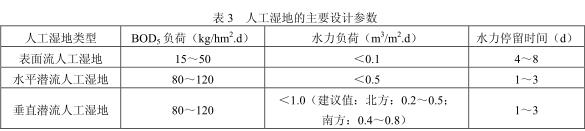

　　6.4.1.2人工濕地的主要設計參數，宜根據試驗資料確定；無試驗資料時，可采用經驗數據或按表4的數據取值。

　　6.4.2幾何尺寸

　　6.4.2.1潛流人工濕地幾何尺寸設計，應符合下列要求：

　　a)水平潛流人工濕地單元的面積宜小于800m²，垂直潛流人工濕地單元的面積宜小于1500m²；

　　b)潛流人工濕地單元的長寬比宜控制在3:1以下；

　　c)規則的潛流人工濕地單元的長度宜為20m～50m。對于不規則潛流人工濕地單元，應考慮均勻布水和集水的問題；

　　d)潛流人工濕地水深宜為0.4m～1.6m；

　　e)潛流人工濕地的水力坡度宜為0.5%～1%。

　　6.4.2.2表面流人工濕地幾何尺寸設計，應符合下列要求：

　　a)表面流人工濕地單元的長寬比宜控制在3:1～5:1，當區域受限，長寬比＞10:1時，需要計算死水曲線；

　　b)表面流人工濕地的水深宜為0.3m～0.5m；

　　c)表面流人工濕地的水力坡度宜小于0.5%。

　　6.4.3集、配水及出水

　　6.4.3.1人工濕地單元宜采用穿孔管、配（集）水管、配（集）水堰等裝置來實現集配水的均勻。

　　6.4.3.2穿孔管的長度應與人工濕地單元的寬度大致相等。管孔密度應均勻，管孔的尺寸和間距取決于污水流量和進出水的水力條件，管孔間距不宜大于人工濕地單元寬度的10%。

　　6.4.3.3穿孔管周圍宜選用粒徑較大的基質，其粒徑應大于管穿孔孔徑。

　　6.4.3.4在寒冷地區，集、配水及進、出水管的設置應考慮防凍措施。

　　6.4.3.5人工濕地出水可采用溝排、管排、井排等方式，并設溢流堰、可調管道及閘門等具有水位調節功能的設施。

　　6.4.3.6人工濕地出水量較大且跌落較高時，應設置消能設施。

　　6.4.3.7人工濕地出水應設置排空設施。

　　6.4.4清淤及通氣

　　6.4.4.1潛流人工濕地底部應設置清淤裝置。

　　6.4.4.2垂直潛流人工濕地內可設置通氣管，同人工濕地底部的排水管相連接，并且與排水管道管徑相同。

　　6.4.5基質

　　6.4.5.1基質的選擇應根據基質的機械強度、比表面積、穩定性、孔隙率及表面粗糙度等因素確定。

　　6.4.5.2基質選擇應本著就近取材的原則，并且所選基質應達到設計要求的粒徑范圍。

　　6.4.5.3對出水的氮、磷濃度有較高要求時，提倡使用功能性基質，提高氮、磷處理效率。

　　6.4.5.4潛流人工濕地基質層的初始孔隙率宜控制在35%～40%。

　　6.4.5.5潛流人工濕地基質層的厚度應大于植物根系所能達到的最深處。

　　6.4.6濕地植物選擇與種植

　　6.4.6.1人工濕地宜選用耐污能力強、根系發達、去污效果好、具有抗凍及抗病蟲害能力、有一定經濟價值、容易管理的本土植物。人工濕地出水直接排入河流、湖泊時，應謹慎選擇“鳳眼蓮”等外來入侵物種。

　　6.4.6.2人工濕地可選擇一種或多種植物作為優勢種搭配栽種，增加植物的多樣性并具有景觀效果。

　　6.4.6.3潛流人工濕地可選擇蘆葦、蒲草、荸薺、蓮、水芹、水蔥、茭白、香蒲、千屈菜、菖蒲、水麥冬、風車草、燈芯草等挺水植物。表流人工濕地可選擇菖蒲、燈芯草等挺水植物；鳳眼蓮、浮萍、睡蓮等浮水植物；伊樂藻、茨藻、金魚藻、黑藻等沉水植物。

　　6.4.6.4人工濕地植物的栽種移植包括根幼苗移植、種子繁殖、收割植物的移植以及盆栽移植等。

　　6.4.6.5人工濕地植物種植的時間宜為春季。

　　6.4.6.6植物種植密度可根據植物種類與工程的要求調整，挺水植物的種植密度宜為9株/m2～25株/m2，浮水植物和沉水植物的種植密度均宜為3株/m2～9株/m2。

　　6.4.6.7垂直潛流人工濕地的植物宜種植在滲透系數較高的基質上。水平潛流人工濕地的植物應種植在土壤上。

　　6.4.6.8應優先采用當地的表層種植土，如當地原土不適宜人工濕地植物生長時，則需進行置換。

　　6.4.6.8種植土壤的質地宜為松軟粘土～壤土，土壤厚度宜為20cm～40cm，滲透系數宜為0.025cm/h～0.35cm/h。

　　6.4.7防滲層

　　6.4.7.1人工濕地應在底部和側面應進行防滲處理，防滲層的滲透系數應不大于10-8m/s。

　　6.4.7.2防滲層可采用黏土層、聚乙烯薄膜及其他建筑工程防水材料，可參照CJJ 17執行。

　　6.4.8管材及閘閥

　　6.4.8.1管材選用PVC或PE管時，應按GB/T 13663規定執行。

　　6.4.8.2閥門選用應滿足耐腐蝕性強、密封性好、操作靈活等要求。

　　6.4.8.3水位控制閘板、可調堰等裝置采用非標設計時，應考慮材質、控制方式、防腐及耐用等因素。

　　6.5后處理

　　6.5.1應根據污水排放標準的要求，選擇是否設置消毒設施。當出水對病菌指標要求較高時，消毒應符合GB 50014中的有關規定

　　6.5.2人工濕地出水作為再生水利用時，應符合GB 50335中的有關規定。

　　6.6二次污染控制措施

　　6.6.1污泥處理與處置

　　6.6.1.1預處理系統產生的污泥處理與處置應符合GB 50014中的有關規定。

　　6.6.1.2人工濕地系統應定期清淤排泥。

　　6.6.2惡臭處理

　　6.6.2.1應設置除臭裝置處理預處理設施產生的惡臭氣體。

　　6.6.2.2惡臭氣體排放濃度應符合GB 14554中的有關規定。

　　6.6.3噪聲和振動防治

　　6.6.3.1應采取隔聲、消聲、綠化等降低噪音的措施，廠界噪聲應達到GB 12348中的有關規定。

　　6.6.3.2設備間、鼓風機房等機械設備的噪聲和振動控制的設計應符合GB 50040和GBJ 87中的有關規定。

　　6.7突發事故應急措施

　　6.7.1人工濕地系統應設置雨水溢流口、排洪溝渠等排洪設施。

　　6.7.2人工濕地系統應設置超越管、溢流井等分流設施。

　　7檢測與過程控制

　　7.1一般規定

　　7.1.1應按國家現行的排放標準及環境保護部門的要求，設置相應的檢測儀表和控制系統。

　　7.1.2參與控制和管理的機電設備應設置工作和事故狀態的檢測裝置。

　　7.1.3安裝在線監測系統的，應符合HJ/T 353、HJ/T 354、HJ/T 355中的有關規定。

　　7.1.4所用監測儀器應符合HJ/T 15、HJ/T 96、HJ/T 101、HJ/T 103、HJ/T 377中的有關規定。

　　7.2檢測與控制

　　7.2.1對工程各系統的進出水進行檢測，主要包括流量、水位、水溫、DO、pH值、SS、BOD5、CODCr、NH3-N、硝酸鹽、總磷等，其應按國家相關標準和規定執行。人工濕地系統的檢測還應包括降雨量、濕地水位、植被株密度等，檢測頻率宜為降雨量、濕地水位每天1次，植被株密度每年1次。

　　7.2.2大、中型人工濕地污水處理工程的主要處理工藝單元，應采用自動控制系統。小型人工濕地污水處理工程的主要處理工藝單元，可根據實際需要，采用自動控制系統。采用成套設備時，設備本身控制宜與系統控制結合。

　　7.2.3自控控制系統可采用可編程序邏輯控制器（PLC）控制，實時監控運轉情況，具備連鎖、保護、報警等功能，可設集中和現場兩種操作方式。

　　7.2.4關鍵工藝控制參數，如預處理系統的流量、DO、SS、CODCr等檢測數據宜參與后續工藝控制。

　　8主要輔助工程

　　8.1電氣系統

　　8.1.1供電方式應根據用電要求，與當地電力部門協商確定。

　　8.1.2供配電系統應符合GB 50052和GB 50053中的有關規定。

　　8.1.3低壓配電設計應符合GB 50054中的有關規定。

　　8.1.4照明設計應符合GB 50034中的有關規定。

　　8.2給水、排水及消防

　　8.2.1應有可靠的供水水源和完善的供水設施。給水設計應符合GB 50015和GB 50013的有關規定。

　　8.2.2排水設計應符合GB 50014中的有關規定。

　　8.2.3管理區消防應符合GB 50016和GB 50140的有關規定。

　　8.3采暖、通風與空調

　　8.3.1建筑物的采暖與空調的設計應符合GB 50019的有關規定。

　　8.3.2當建筑物的機械通風不能滿足工藝對室內溫度、濕度要求時，應設置空調裝置。

　　8.4建筑與結構

　　8.4.1建筑的造型應簡潔、新穎，并與周圍環境相協調。建筑物的平面布置和空間布局應滿足工藝設備布置要求，同時應考慮今后生產發展和技術改造的可能性。

　　8.4.2建（構）筑物結構設計應符合GB 50069的有關規定。

　　8.4.3人工濕地結構設計應符合GB 50003和GB 50070的有關規定。

　　8.4.4建筑物抗震等設計應符合GB 50011的有關規定。

　　9勞動安全與職業衛生

　　9.1在設計、施工和生產過程中，勞動安全和衛生可參照GB 12801的有關規定。

　　9.2工程建成運行的同時，應保證安全和衛生設施同時投入使用。

　　9.3建立并嚴格執行定期和經常的安全檢查制度，及時消除事故隱患，特別是秋季人工濕地收割植物應妥善處置，以免引起火災。

　　10施工與驗收

　　10.1一般規定

　　10.1.1施工單位應具有國家相應的施工資質，除遵守相關的施工技術規范之外，還應遵守國家有關部門頒布的勞動安全及衛生、消防等國家強制性標準。

　　10.1.2施工中使用的設備、材料、器件等應符合相關的國家標準，并應取得供貨商的產品合格證后方可使用。

　　10.1.3構筑物的施工和驗收應符合GBJ 141的有關規定；混凝土結構工程的施工和驗收應符合GB 50204的有關規定；設備安裝和驗收應符合GB 50231的有關規定；管道工程的施工和驗收應符合GB 50268的有關規定。

　　10.2施工

　　10.2.1施工前期準備的主要任務是清除和平整場地。清除工程應包括運走場地內的垃圾、樹木以及其他障礙物等。

　　10.2.2潛流人工濕地周邊護坡宜采用夯實的土壤構建，坡度宜為4:1～2:1。在夯實過程中，應考慮土壤的濕度，不得在陰雨天施工。圍堰建成后，應進行表面防護，如種植護壩植被。

　　10.2.3基質鋪設過程中應從選料、洗料、堆放、撒料四個方面加以控制。

　　10.2.4基質應進行級配、清潔，保證填筑材料的含泥（砂）量和填料粉末含量小于設計要求值。

　　10.2.5人工濕地植物宜從專門的水生植物基地采購，種植時應有專業人員指導。

　　10.2.6人工濕地防滲材料采用聚乙烯膜時，應由專業人員用專業設備進行焊接，焊接結束后，需進行滲透試驗。

　　10.3環境保護驗收

　　10.3.1工程的環境保護驗收應按《建設項目竣工環境保護驗收管理辦法》的規定進行。

　　10.3.2在生產試運行期間應對其進行性能試驗，性能試驗報告應作為環境保護驗收的重要內容。

　　10.3.3工程的性能試驗包括：功能試驗、技術性能試驗、設備和材料試驗。其中，技術性能試驗至少應包括以下項目：

　　a)處理污水量；

　　b)污水污染物的去除率；

　　c)污泥的處理情況；

　　d)電能消耗。

　　10.3.4污水處理工程環境保護驗收的主要技術依據包括：

　　a)項目環境影響報告書（表）審批文件；

　　b)各類污染物環境監測報告；

　　c)批準的設計文件和設計變更文件；

　　d)主要材料和設備的合格證或試驗記錄；

　　e)試運行期間污染物連續監測報告；

　　f)完整的啟動試運行、生產試運行記錄。

　　10.3.5經竣工環境保護驗收合格后，工程方可正式投入使用運行。

　　11運行與維護

　　11.1一般規定

　　11.1.1工程的運行應符合CJJ 60中的有關規定，同時還應符合國家有關標準的規定。

　　11.1.2運行人員、技術人員及管理人員應進行相關法律法規、專業技術、安全防護、應急處理等理論知識和操作技能的培訓，運行人員應具備國家有關環境污染治理設施運營崗位合格證書。

　　11.1.3工程在運行前應制定設備臺帳、運行記錄、定期巡視、交接班、安全檢查、應急預案等管理制度。

　　11.1.4工藝設施和主要設備應編入臺帳，定期對各類設備、電氣、自控儀表及建（構）筑物進行檢修維護，確保設施穩定可靠運行。

　　11.1.5工藝流程圖、操作和維護規程等應示于明顯部位，運行人員應按規程進行系統操作，并定期檢查構筑物、設備、電器和儀表的運行情況。

　　11.1.6各崗位人員在運行、巡視、交接班、檢修等生產活動中，應做好相關記錄。

　　11.1.7應定期檢測進出水水質，并定期對檢測儀器、儀表進行校驗。

　　11.1.8應制定相應的事故應急預案，并報請環境行政管理部門批準備案。

　　11.2人工濕地的管理與維護

　　11.2.1人工濕地運行中應適時進行水位調節：

　　a)根據暴雨、洪水、干旱、結冰期等各種極限情況，可進行水位調節，不得出現進水端壅水現象和出水端淹沒現象；

　　b)當人工濕地出現短流現象，可進行水位調節。

　　11.2.2人工濕地植物管理維護可采用以下措施：

　　a)人工濕地栽種植物后即須充水，為促進植物根系發育，初期應進行水位調節；

　　b)植物系統建立后，應保證連續提供污水，保證水生植物的密度及良性生長；

　　c)應根據植物的生長情況，進行缺苗補種、雜草清除、適時收割以及控制病蟲害等管理，不宜使用除草劑、殺蟲劑等；

　　d)對大型人工濕地污水處理工程應考慮配置植物生物能利用的裝置。

　　11.2.3人工濕地在低溫環境運行時，可采用以下措施：

　　a)做好人工濕地的保溫措施，保證水溫不低于4℃；

　　b)定期做人工濕地的凍土深度測試，掌握人工濕地系統的運行狀況；

　　c)強化預處理，減輕人工濕地系統的污染負荷。

　　11.2.4潛流人工濕地運行防堵塞可采用以下措施：

　　a)控制污水進入人工濕地系統的懸浮物濃度；

　　b)定期啟動清淤；

　　c)適當的采用間歇運行方式；

　　d)局部更換人工濕地系統的基質。
